Data teknikal

taip	LMZK-10C			LMZK-10P			LMZK-10CP
Gunakan untuk	Mengukur transformer arus			Pengubah arus pelindung			Berbanding dengan transformer arus belitan
semasa nisbah 1₁/2₂	Tahap ketepatan dan beban terkadar (VA)			Tahap ketepatan dan beban terkadar (VA)			Tahap ketepatan komposit dan beban terkadar (VA)
semasa nisbah 1₁/2₂	0.2	0.5	3	10P15	10P10	10P5	0.5	1	10P10	10P5
20/1			0.5			0.75
30/1			1.5		0.75	1.25
40/1			2		1	1.5
50/1			2		1.25	2				1.25
75/1		2	3.75	1.25	2	3		2	1	2
100/1		2.5	5	2	2.5		2	2.5	1.5	2.5
150/1		3.75	5	2.5	3.75		2.5		2
200/1		5	7.5	3	5	7.5	2.5		2.5
300/1		10	15	3	5	7.5	3.75		2.5
400/1	2.5	10		3	5	10	5		2.5
500/1	5	25		3.75	6.25	10	5		2.5
600/1	5	25		5	7.5	10	7.5		3.75
50/5			2.5			2
75/5			2.5			3		2		1.5
100/5		2.5	3.75		2.5	5				2
150/5		5	7.5		3	5	2.5		1.25	2
200/5		7.5			3.75		2.5		1.5	2.5
300/5		10			3.75		2.5		2	2.5
400/5	5	15			5		7.5		2	5
500/5	7.5	25			5		7.5		2	6.25
600/5	10	30			7.5		10		3	7.5

Lukisan dimensi keseluruhan

product-366-252

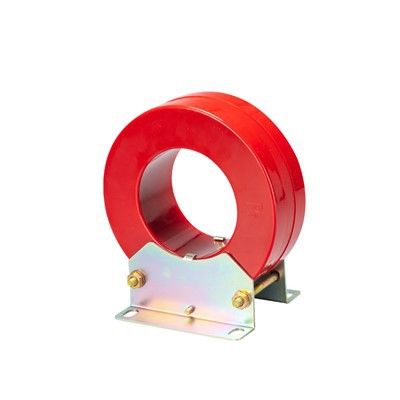

LMZK-10 pengubah semasa ialah pengubah jujukan sifar khas untuk kabinet rangkaian gelang tertutup terbuka atau kabinet kembung

Gambaran keseluruhan pengubah semasa (arahan)

Pengubah arus LMZK-10 (LMZK1-10, LMZK2-10) sesuai untuk pengukuran semasa, pensampelan isyarat dan perlindungan mikrokomputer peralatan elektrik dalam sistem kuasa AC 10KV. Pengubah arus ini mempunyai ciri-ciri saiz kecil, ringan, kebolehbukaan dan pemasangan yang mudah. Ia digunakan secara meluas dalam kabinet suis rangkaian gelang bertebat sepenuhnya padat, dan sangat sesuai untuk membentuk unit pensampelan dengan peranti terminal jauh seperti RTU dan FTU untuk menyediakan sokongan data untuk keseluruhan sistem. Apabila memasang, ia terus tersangkut pada kabel masuk dan keluar yang disambungkan, yang mudah dan pantas. Ia telah digunakan secara meluas dalam kabinet suis rangkaian gelang bertebat penuh padat seperti SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS, dan juga digunakan dalam gabungan pencawang dan kotak pengedaran kabel.

Keperluan utama untuk pengubah pelindung LMZK-10

1. Penebat yang boleh dipercayai

2. Pekali had ketepatan yang cukup besar

3. Kestabilan haba dan kestabilan dinamik yang mencukupi

4. Apabila arus besar berlaku dalam kerosakan pada garisan yang diukur, pengubah hendaklah tepu dalam julat yang sesuai untuk melindungi alat pengukur.

Arus primer maksimum pengubah arus LMZK-10 pelindung di bawah beban berkadar yang boleh memenuhi keperluan ketepatan dipanggil arus primer had ketepatan terkadar. Pekali had ketepatan ialah nisbah arus primer had ketepatan terkadar kepada arus primer terkadar. Apabila arus primer cukup besar, teras besi akan menjadi tepu dan tidak akan memantulkan arus primer. Pekali had ketepatan menunjukkan ciri ini. Tahap ketepatan transformer pelindung ialah 5P, 10P, dsb.

Pengubah arus pelindung terutamanya diselaraskan dengan peranti geganti. Apabila talian gagal seperti beban litar pintas, ia memberikan isyarat kepada peranti geganti untuk memotong litar kerosakan untuk melindungi keselamatan sistem bekalan kuasa. Keadaan kerja pengubah arus mikro pelindung adalah berbeza sama sekali daripada pengubah pengukur. Transformer pelindung hanya mula berfungsi dengan berkesan apabila arusnya beberapa atau berpuluh-puluh kali lebih besar daripada arus biasa.

Fungsi pengubah arus jenis terbuka LMZK-10

Transformer semasa yang digunakan dalam sistem kuasa adalah pengubah khas yang menghantar maklumat voltan tinggi dan arus tinggi grid kuasa ke alat pemeteran dan pengukur, perlindungan geganti dan peranti automatik pada voltan rendah dan sisi sekunder arus rendah. Ia adalah elemen hubungan antara sistem primer dan sistem sekunder. Penggulungan utamanya disambungkan ke grid kuasa, dan penggulungan sekunder disambungkan kepada alat pengukur, peranti perlindungan, dll. Pengubah arus bekerjasama dengan alat pengukur dan peranti pemeteran untuk mengukur voltan, arus dan tenaga elektrik sistem utama ; bekerjasama dengan perlindungan geganti dan peranti automatik untuk membentuk perlindungan elektrik dan kawalan automatik pelbagai kerosakan dalam grid kuasa. Prestasi pengubah semasa secara langsung mempengaruhi ketepatan pengukuran dan pemeteran sistem kuasa dan kebolehpercayaan tindakan peranti perlindungan geganti.
